3.2 CREAR Y ABRIR UN DIBUJO EN COREL DRAW

Podemos crear un dibujo nuevo con CorelDRAW utilizando la opción de menú Archivo-Nuevo, Documento nuevo de la Pantalla de inicio o bien con el botón Nuevo de la barra de herramientas estándar. En cualquier caso, CorelDraw X7 abre un cuadro de diálogo que nos permite establecer las propiedades del documento, es decir, su nombre de archivo, el tamaño del papel, el modo de color (al que nos referiremos más adelante), la resolución de la representación en pantalla y el modo de previsualizaición.

Al pulsar Aceptar, tendremos el documento en blanco en nuestra área de dibujo.

Abrir un dibujo

Para abrir un dibujo en CorelDRAW X7, puedes hacerlo de diversas formas:

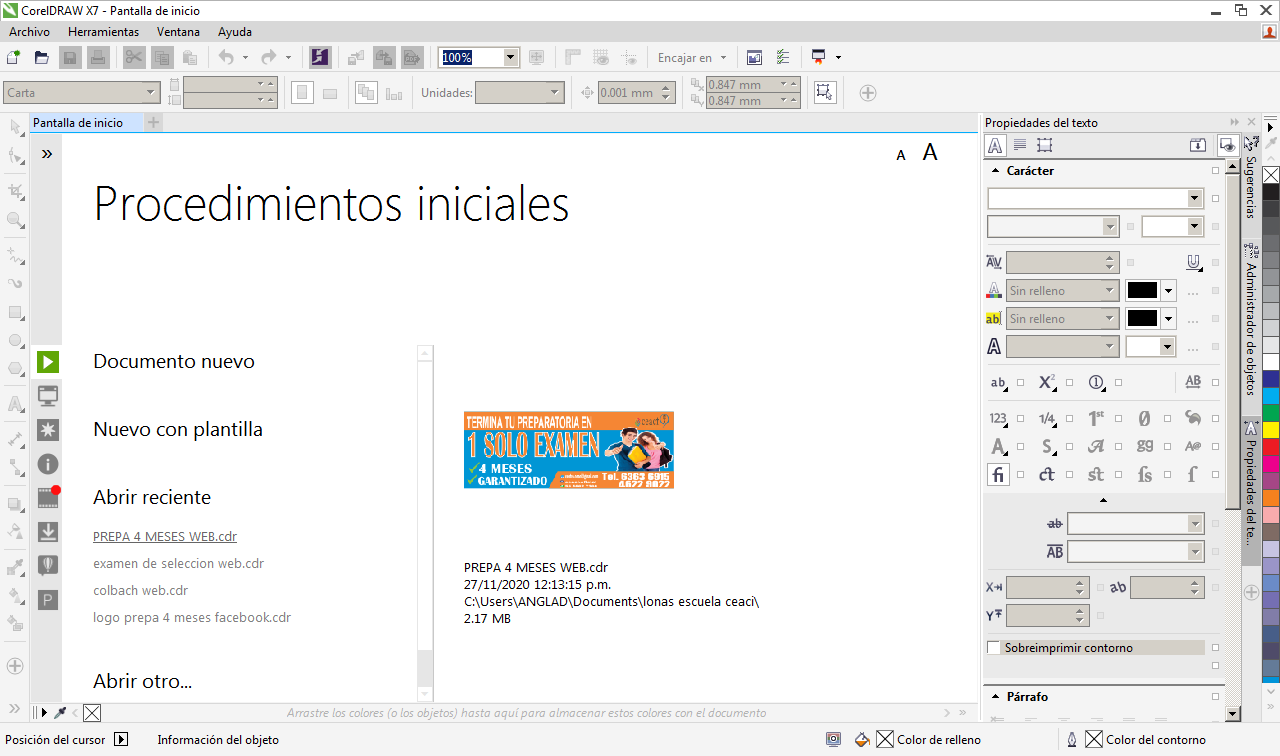

A través de la Pantalla de inicio, utilizando sus opciones Abrir reciente o Abrir otro...

Mediante el menú Archivo y la opción Abrir o

Haciendo clic en el botón Abrir de la barra de herramientas estándar.

Como ya habíamos mencionado, la Pantalla de inicio muestra una lista de archivos abiertos recientemente, de modo que si deseamos abrir un archivo de esta lista, es suficiente con hacer clic en él. Al señalarlo, podemos ver una imagen preliminar del archivo.

La opción Abrir otro... muestra la ventana típica de Windows que sirve para navegar entre los discos y carpetas de nuestras unidades de almacenamiento para elegir un archivo. Como es la misma que se muestra al seleccionar el menú Archivo-Abrir, veámosla en ese punto.

Para abrir un documento de CorelDRAW X7 con el menú Archivo:

a) Selecciona el menú Archivo y luego haz clic en la opción Abrir.

b) Allí se abre una ventana Abrir dibujo. Esta ventana es común a todos los programas que funcionan con Windows. Puede variar ligeramente en función de la versión del Sistema Operativo, sin embargo, su uso es muy intuitivo, toda vez que permite movernos entre las unidades de almacenamiento a las que tenemos acceso (algunas de las cuales, ahora, pueden residir en la Nube) . A su vez, su ventana principal nos va mostrando los archivos correspondientes. Podemos hacer doble clic en el archivo deseado, o bien dar un solo clic y luego pulsar el botón Abrir.

Para abrir un documento de CorelDRAW con el botón Abrir:

a) Haz clic en el botón Abrir de la barra de herramientas estándar.

b) Se abre la misma ventana a la que acabamos de hacer referencia.

TAREA 10: LABORATORIO DE INFORMÁTICA III (CorelDRAW).

1.-REALIZAR UN RESUMEN DEL ARTICULO ANTERIOR(UNA CUARTILLA).

FECHA LIMITE DE ENTREGA:2/12/2020

3.0 PRIORIDAD ENTRE OPERADORES

 Si dos operadores se encuentran en la misma expresión, el orden en el que se evalúan puede determinar el valor de la expresión. En la siguiente tabla se muestra el orden o prioridad en el que se ejecutan los operadores que se encuentren en la misma sentencia. Los operadores de la misma prioridad se evalúan de izquierda a derecha dentro de la expresión.

EJEMPLO N°9

EJEMPLO N°10

TAREA 14: LENGUAJE DE PROGRAMACIÓN I (JAVA).

1.- ESCRIBIR EN LA LIBRETA UN RESUMEN DEL TEMA ANTERIOR (MEDIA CUARTILLA).

2.- ESCRIBIR EN LA LIBRETA EL EJEMPLO N°9 y

N°10.

FECHA DE ENTREGAR VIERNES 22/11/2020.

2.9 SEPARADORES EN JAVA

Existen algunos caracteres que tienen un significado especial en el lenguaje Java. En la siguiente tabla se resumen los diferentes separadores que pueden encontrarse en el código fuente de un programa.

3.1ENTORNOS Y ELEMENTOS DE CORELDRAW

Este software se utiliza en ámbitos de artes gráficas y comunicación con el propósito de producir, editar y transformar imágenes a nivel digital. Se trata de una aplicación de dibujo vectorial, con herramientas de diagramación, efectos y funciones sobre imágenes y páginas y alternativas de retoque y edición múltiples.

Se utiliza a menudo para generar imágenes y gráficos desde cero, pero también permite editar fotografías, dibujos y otro tipo de grafismos para corregir imperfecciones o defectos o incluso para brindar diversos efectos de cromatismo, brillo, contrate, curva tonal, efectos especiales, transparencias, mezclas y fundidos y otros.

Entre sus versiones, el software incluye el CorelDRAW 9, 10, 12, Graphics Suite X3 y X4. Es parte de un paquete de programas, que incluye el editor de mapa de bits o bitmap Photo-Paint, el vectorizador Corel POWERTrace, el Bitstream, y otras aplicaciones como CorelMOTION o CorelDREAM 3D. Por otro lado, el paquete incluye fuentes, fotos, pinceles, clip art y otros agregados complementarios.

Además de ser uno de los programas más populares, el CorelDRAW es también reconocido como uno de los más sofisticados softwares en edición de imágenes.

Entre sus características más reconocidas en el mercado, se cuentan la versatilidad que tiene para usarlo en diferentes tareas y operaciones de diseño gráfico, publicidad, prensa, diseño web, arquitectura, diseño industrial y textil, gigantografías y otros, la compatibilidad con archivos de diversos formatos de gráficos vectoriales, mapas de bits y otros, y con programas similares y la usabilidad en cuanto a posibilidades de personalizarlo al gusto y elección de cada usuario.

ENTORNO

Cuando hablamos del entorno de CorelDRAW, nos referimos a la ventana principal de corel, en Corel X6, se tiene las mismas partes que las anteriores versiones, X5, X4... las partes son las siguientes:

Barra de Título.
Menú Principal.
Barra de Menú Standar.
Barra de Propiedades.
Caja de Herramientas.
Área de trabajo.
Explorador de documentos.
Paletas de colores del documento.
Barra de Estado.
Ventanas acoplables

ELEMENTOS

1. SELECCIÓN Permite seleccionar un objeto situado en el área de trabajo para ser modificado o para aplicar otra herramienta o acción. Una vez seleccionado el objeto, aparecerá rodeado de ocho tiradores o cuadros negros que permitirán (picando y arrastrando de ellos) modificar sus dimensiones. (VER MÁS AQUÍ)

2. FORMA Permite modificar los nodos de un objeto. Esta herramienta tiene comportamientos diferentes en formas regulares (rectángulo, elipse, polígonos), mientras que en formas irregulares se despliegan una serie de posibilidades de modificación de un punto a través de su barra de propiedades. Su uso es de vital utilidad cuando estamos vectorizando.

3. PINCEL DEFORMADOR Se despliega desde la Herramienta EDICIÓN DE FORMAS. Permite distorsionar un objeto vectorial, arrastrando el cursor a lo largo de su contorno. A través de la barra de propiedades podemos personalizar algunos atributos de esta herramienta.

4. PINCEL ARRASTRE Se despliega desde la Herramienta EDICIÓN DE FORMAS. Permite distorsionar el contorno de un objeto vectorial arrastrando el cursor a lo largo de su contorno

5. TRANSFORMACIÓN LIBRE Se despliega desde la Herramienta EDICIÓN DE FORMAS. Permite transformar un objeto utilizando las herramientas Rotación Libre, Rotación con Ángulo, Escala e Inclinación. Para su aplicación podemos variar las opciones presentes dentro de la barra de propiedades.

6. RECORTAR La Herramienta RECORTAR permite eliminar las partes que no necesite el dibujo.

7. CUCHILLO Se despliega desde la Herramienta RECORTAR. Permite cortar un objeto y una imagen en dos secciones regulares o irregulares. Para aplicar esta herramienta hay que situar el cuchillo en un punto del objeto que se desea cortar, hacer clic y marcar el punto de inicio, luego desplazar el ratón hasta otro punto de contorno donde deseamos que se cierre el corte. Una vez aplicada la herramienta, el objeto o imagen queda dividido en dos.

8. BORRADOR Se despliega desde la Herramienta RECORTAR. Puede borrar parte de un objeto seleccionado. Cuando se borran partes de los objetos, los trayectos afectados se cierran automáticamente.

9. ELIMINAR SEGMENTO VIRTUAL Se despliega desde la Herramienta RECORTAR. Permite borrar partes de objetos que se encuentran entre intersecciones.

10. ZOOM Función que permite reducir o ampliar la vista de un dibujo. Desde la barra de propiedades podemos seleccionar distintos porcentajes de visualización y de presentación de la página de trabajo. 8. MANO Se despliega desde la Herramienta ZOOM. Permite un desplazamiento controlado del área de trabajo pulsando con el botón izquierdo del ratón a la vea que se arrastra.

11. MANO ALZADA Permite dibujar segmentos creados a través de nodos consecutivos formados para componer el contorno de una figura o forma irregular. Agrupa el menú lateral CURVAS.

12. BÉZIER Se despliega desde la Herramienta CURVAS. Permite dibujar curvas arrastrando los puntos de control de los extremos de la curva que se forma a través de la línea guía que define cada segmento formado por nodos.

13. MEDIOS ARTÍSTICOS Se despliega desde la Herramienta CURVAS. Proporciona acceso a las herramientas de Pincel, Diseminador, Pluma Caligráfica y Presión. Seleccionando las diversas pinceladas preestablecidas podemos crear trazos con punta de flecha u otros que se rellenan con patrones de arco iris. Pueden modificarse los atributos de cada pincelada desde la barra de propiedades.

14. PLUMA Se despliega desde la Herramienta CURVAS. Permite dibujar curvas segmento a segmento y definir el tamaño y forma del trazo a través de las opciones de contorno desplegadas en la barra de propiedades.

15. POLILÍNEA Se despliega desde la Herramienta CURVAS. Permite dibujar líneas y curvas en modo de previsualización, de forma consecutiva y cerrando los segmentos de una forma y figura, permitiendo así optimizar algunos pasos generados por la creación de múltiples nodos cuando usamos otras herramientas de dibujo. También pueden modificarse los atributos desde la barra de propiedades.

16. CURVA DE 3 PUNTOS Se despliega desde la Herramienta CURVAS. Permite dibujar una curva a partir de la definición de tres puntos: inicial, central y final.

15. CONEXIÓN INTERACTIVA Se despliega desde la Herramienta CURVAS. Permite unir dos objetos mediante una línea. También crea segmentos de rectas de forma consecutiva. Se recomienda su uso para la creación de organigramas.

17. COTAS Se despliega desde la Herramienta CURVAS. Define el tamaño de una línea de acuerdo a un sistema o escala de medición, pudiendo definir valores al dibujar líneas verticales, horizontales, inclinadas y angulares. Se recomienda su uso cuando sea necesario definir valores descriptivos de un objeto y para la aplicación de dibujo técnico.

18. RELLENO INTELIGENTE Permite crear objetos a partir de áreas demarcadas y a continuación aplicar un relleno a dichas áreas.

19. DIBUJO INTELIGENTE Convierte los trazos a mano alzada en formas básicas y curvas suavizadas. 19. RECTÁNGULO Permite dibujar rectángulos y cuadrados. La herramienta Rectángulo de 3 puntos permite dibujar un rectángulo arrastrando el cursor para trazar la línea base y haciendo clic para definir la altura.

20. ELIPSE Permite dibujar elipses. Manteniendo pulsada la tecla CTRL podremos dibujar círculos. La herramienta Elipse de 3 puntos permite dibujar una elipse arrastrando el cursor para trazar el eje y haciendo clic para definir la altura.

21. POLÍGONO Por medio de esta herramienta podremos dibujar polígonos de diversos puntos o caras, así como estrellas de forma simétrica. Haciendo doble clic sobre la herramienta se despliega una ventana de opciones, en la cual seleccionaremos los valores de construcción de nuestra figura.

22. ESTRELLA Con esta herramienta podremos dibujar todo tipo de estrellas perfectas.

23. ESTRELLAS COMPLEJAS Esta herramienta permite dibujar estrellas complejas cuyos lados se intersectan.

24. PAPEL GRÁFICO Permite dibujar una cuadrícula de líneas similar a la del papel gráfico o milimetrado. Haciendo doble clic sobre la herramienta se despliega una ventana de opciones, en la cual definiremos el número de celdas horizontales y verticales de la figura.

25. ESPIRAL Permite dibujar espirales simétricas y logarítmicas. Haciendo doble clic en la herramienta podremos definir el número de revoluciones o vueltas de la espiral y su extensión desde el inicio.

26. FORMAS BÁSICAS Permite elegir entre una serie de formas preestablecidas en una galería para crear objetos como una estrella, corazones, cruces, etc. Se crean a partir de un punto, no están formadas por segmentos ni nodos, pero podemos modificarlas usando la opción de convertir a curva desde el menú Organizar.

27. FLECHAS La herramienta Formas de flecha permite dibujar flechas con distintas formas, direcciones y números de puntas.

28. DIAGRAMAS DE FLUJO La herramienta Formas de diagrama de flujo permite dibujar símbolos de diagramas de flujo. 29. ORLAS La herramienta Formas de orla permite dibujar formas de cintas y explosiones.

NOTAS La herramienta Formas de notas permite dibujar notas y etiquetas, así como los conocidos "bocadillos" de los comics.

29. TEXTO Con esta herramienta podemos transcribir textos definidos en dos opciones: artísticos modelables con el conjunto de herramientas de relleno y contorno, y textos en forma de párrafo para efectuar diagramaciones. Cuando activamos activamos la herramienta a través de un clic, el texto se transcribe como artístico definiendo los tiradores para personalizarlo, mientras que si creamos un marco o ventana este se define en modo párrafo.

30. MEZCLA INTERACTIVA Permite mezclar dos objetos. Para aplicarla debemos seleccionar los dos objetos a mezclar, luego activar la herramienta y desplazar el primer objeto sobre el segundo. Pueden modificarse determinados atributos de la mezcla desde la barra Propiedades.

31. SILUETA INTERACTIVA Para crear líneas concéntricas hacia el interior o exterior de un objeto o texto definido como artístico. Es posible crear una progresión de color en la que un color se mezcle con el siguiente.

32. DISTORSIÓN INTERACTIVA Permite aplicar distorsiones del tipo empujar y tirar, cremallera o torbellino.

33. SOMBRA INTERACTIVA Las sombras simulan el efecto de luz que incide sobre un objeto desde cinco perspectivas concretas: horizontal, derecha, izquierda, abajo y arriba. Pueden aplicarse en objetos, textos artísticos y párrafos o imágenes de mapa de bits.

34. ENVOLTURA INTERACTIVA Están formadas por varios nodos que se pueden modificar para dar forma a la envoltura y el resultado de esta acción es que el objeto cambia de forma.

35. EXTRUSIÓN INTERACTIVA Crea un efecto tridimensional en un objeto o texto, generando una profundidad que simula volumen. Es posible aplicar rellenos a una extrusión y efectos como luminosidad y modificar el punto de fuga.

36. TRANSPARENCIA Cuando se aplica una transparencia a un objeto, los elementos que se encuentran debajo del mismo se vuelven parcialmente visibles. Es posible obtener efectos interesantes modificando parámetros en la barra de Propiedades.

37. CUENTAGOTAS Permite tomar una muestra de las propiedades de objeto ya establecidos, como color de relleno, grosor de contorno, tamaño y efectos para ser aplicados en otro en que se desee clonar los atributos.

38. BOTE DE PINTURA Permite aplicar propiedades de objeto, como relleno, grosor de contorno, tamaño y efectos a un objeto de la ventana de dibujo tras haberlas seleccionado con la herramienta cuentagotas.

39. CONTORNO Permite acceder a la ventana acoplable de cuadros de diálogo Pluma del Contorno y para seleccionar atributos como color, anchura y trazado de una línea.

40. RELLENO UNIFORME Permite aplicar un color a un objeto utilizando modelos de color y paletas de color.

41. RELLENO DEGRADADO Relleno degradado es una progresión suave de dos o más colores que añade profundidad a un objeto. Existen cuatro tipos: lineal, radial, cónico y cuadrado.

42. RELLENO DE PATRÓN Relleno de patrón de dos colores es una imagen compuesta sólo por los dos colores que elijamos. Es un gráfico vectorial que puede estar compuesto por líneas y rellenos.

43. RELLENO DE TEXTURA Es un tipo de relleno generado aleatoriamente y que puede usarse para dar un aspecto natural a los objetos.

44. R. TEXTURA POSTSCRIPT Se crean utilizando el lenguaje PostScript. Dado que algunas texturas son muy complejas, los objetos de gran tamaño que contienen este tipo de relleno pueden tardar en imprimirse o actualizarse en la pantalla.

45. RELLENO INTERACTIVO Permite aplicar en un objeto varias opciones de relleno combinadas entre sí. Cuando un objeto se rellena con una malla, pueden crearse efectos únicos. Por ejemplo, podemos elaborar transiciones suaves de colore en cualquier dirección sin tener que crear mezclas o siluetas. Los rellenos de malla solo se pueden aplicar a objetos cerrados o a un solo trayecto.

TAREA 9: LABORATORIO DE INFORMÁTICA III (CorelDRAW).

1.-REALIZAR UN RESUMEN DEL ARTICULO ANTERIOR(UNA CUARTILLA).

2.-ESCRIBIR EN LA LIBRETA TODOS LOS ELEMENTOS DE COREL MENCIONADOS EN EL ARTICULO.

FECHA LIMITE DE ENTREGA:13/11/2020

2.8 OPERADOR CONCATENACIÓN DE CADENAS

El operador concatenación +, es un operador binario que devuelve una cadena resultado de concatenar las dos cadenas que actúan como operandos. Si sólo uno de los operandos es de tipo cadena, el otro operando se convierte implícitamente en tipo cadena.

Definiciones

Antes de empezar vamos a definir algunos términos, que aunque no sean definidos de una forma muy formal, permitirán una mejor comprensión del texto:

• Cadena: Una instancia de la clase String. El objeto puede estar asignado a una variable, una constante o no (cadenas anónimas)

• Cadenas Anónimas: Cadenas no asociadas a ningún objeto que se crean y utilizan en la sentencia que se declaran, y luego son descartadas. Por ejemplo en:

1	System.out.println("Hola Mundo");

la cadena “Hola Mundo” se crea y utiliza en el System.out.println y luego se descarta.

Caso 1: Concatenación de cadenas anónimas

Aunque muchas veces parezca incorrecta o ineficiente la realización de concatenación de dos cadenas anónimas en vez de solo utilizar una, resulta ser lo mismo luego de pasar por el compilador, ya que si tenemos por ejemplo:

1 2 3

//... String a = "Hola " + "Mundo"; //...

Se convertirá en:

1 2 3

//... String a = "Hola Mundo"; //... EJEMPLO N°8 TAREA 12: LENGUAJE DE PROGRAMACIÓN I (JAVA). 1.- ESCRIBIR EN LA LIBRETA UN RESUMEN DEL TEMA ANTERIOR (MEDIA CUARTILLA). 2.- ESCRIBIR EN LA LIBRETA EL EJEMPLO N°8. FECHA DE ENTREGAR VIERNES 13/11/2020.

2.7 OPERADORES DE INCREMENTO Y DECREMENTO EN JAVA

 Los Operadores de incremento y decremento son operadores unarios que agregan o sustraen uno de sus operandos, respectivamente. Son normalmente implementados en lenguajes de programación imperativos. En lenguajes tipo C es normal tener 2 versiones (pre- y post-) de cada operador con semántica ligeramente diferente. En lenguajes tipo C, el operador de incremento es escrito como ++ y el de decremento como --.

El operador de incremento aumenta el valor de su operando en 1. El operando debe ser un tipo de dato aritmético o puntero, y debe hacer referencia a un objeto modificable. Similarmente, el operador de decremento disminuye el valor de su operando en 1. El valor de los punteros se incrementa (o disminuye) por una cantidad que hace que apunte al siguiente (o anterior) elemento adyacente en memoria.

En lenguajes que admiten ambas versiones de los operadores, los operadores de pre-incremento y pre-decremento aumentan (o disminuyen) sus operandos en 1, y el valor de la expresión es el resultado del incremento (o decremento). En contraste, los operadores de post-incremento y post-decremento incrementan (o decrementan) el valor de sus operandos en 1, pero el valor de la expresión es el valor original de su operando antes del incremento (o decremento). En lenguajes donde el incremento/decremento no es una expresión (Ej.: Go), sólo se necesita una versión (en el caso de Go, solo post operadores).

Dado que el operador de incremento/decremento modifica su operando, el uso de más de una vez dentro de la misma expresión puede producir resultados no definidos. Por ejemplo, en expresiones tales como x − ++x, no está claro en qué orden se deben realizar la resta y el operador de incremento. Situaciones como esta son aun peores cuando se aplican optimizaciones por el compilador, lo que podría dar lugar a un orden de ejecución de operaciones diferente de lo que pretende el programador.

Ejemplos

Los siguientes fragmentos de código C ilustran las diferencias entre operadores de pre y post incremento/decremento:

int  x;
int  y;

// Operadores de incremento
x = 1;
y = ++x;    // x es ahora 2, y es también 2
y = x++;    // x es ahora 3, y es 2

// Operadores de decremento
x = 3;
y = x--;    // x es ahora 2, y es 3
y = --x;    // x es ahora 1, y es también 1

EJEMPLO N°7

TAREA 11: LENGUAJE DE PROGRAMACIÓN I (JAVA).

1.- ESCRIBIR EN LA LIBRETA UN RESUMEN DEL TEMA ANTERIOR (MEDIA CUARTILLA).

2.- ESCRIBIR EN LA LIBRETA EL EJEMPLO N°7.

FECHA DE ENTREGAR VIERNES 13/11/2020.
